1. Projekti pealkiri

Kuum-kasttsingitud koonilisest terasest tänavavalgustuspostid linnateede valgustusprojekti jaoks Granadas, Hispaanias

2. Projekti kokkuvõte (Avakokkuvõte)

See projekt hõlmas tarnimistkohandatud kuum-kuumtsingitud koonilised terasest tänavavalgustidjaoks akohaliku omavalitsuse teede valgustusprojekt Granada suurlinnapiirkonnas, Hispaanias. Kokku480 posti (10m ja 12m)olid mõeldud äsja ehitatud linna magistraaltee jaoks, mis on konfigureeritud LED-valgustite ühe-- ja kahe-õlaga kronsteinidega. Iga post oli varustatud ääriku alusplaatide, ankrupoltide puuride, käepidemete ja80–100 µm kuum-sukeldustsingitud korrosiooni-kindel pinnatöötlus, mis on loodud vastu pidama piirkonna tugevatele sisemaa tuultele ja suurtele temperatuurikõikumistele. Tootjana pakkus Yangzhou Xintong kohalikule töövõtjale täielikku projektitoetust - pooluste konstruktsioonide projekteerimise, valmistamise, galvaniseerimise, ekspordipakendi, konteineri laadimise ja kohapealse paigaldamise juhised.

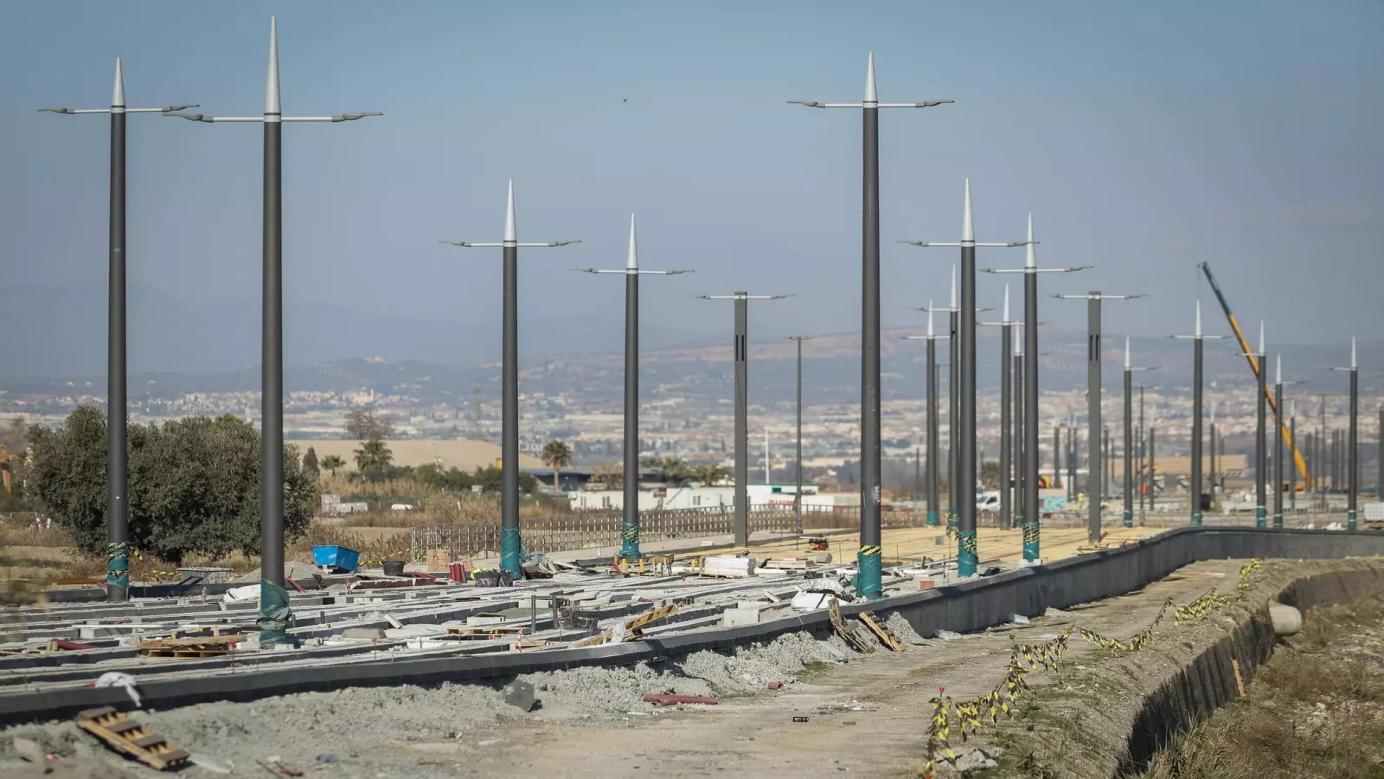

Paigaldatud koonilised terasest valguspostid Hispaanias Granada uue munitsipaaltee äärde

3. Projekti ülevaatetabel

4. Kliendi taust ja valupunktid

Klient, amunitsipaalinfrastruktuuri töövõtja Andaluusias, Hispaaniasaastal sõlmiti leping Granada äärelinnas äsja ehitatud linna magistraaltee tänavavalgustuse tagamiseks. Tee vajas suurt ja ühtlast kõrgete kooniliste postide joont, et tagada ühtlane ja kvaliteetne{1}}valgustus liikluse ja jalakäijate ohutuse tagamiseks.

Projekt esitas mitmeid nõudlikke nõudeid:

• Range EL / EN 40 vastavus - EL-i avaliku infrastruktuuri projektina pidi iga post vastama EN 40 valgustussammaste standarditele ja EN ISO 1461 galvaniseerimisnõuetele, koos täieliku CE-dokumentatsiooniga kohaliku omavalitsuse heakskiitmiseks.

• Suur sisemaa tuulekoormus ja termiline jalgrattasõit - sisemaal Granada platool on tugev tuul ning suured päeval-öised ja hooajalised temperatuurikõikumised.

• Esteetiline ühtlus lipulaeva tee ääres - postid vajasid puhast koonusekujulist profiili ja ühtlast viimistlust.

• Usaldusväärne-tähtaegne kohaletoimetamine - kooskõlastatud ehitustöödega tähendas, et iga viivitus peatab ajakava.

5. Meie lahendus

Nagu a6-aastane kohandatud tootjaValgustuspostidele spetsialiseerunud Yangzhou Xintong käsitles iga valupunkti otse:

• Sisseehitatud ELi nõuetele vastavus: postid valmistati EN 40 ja galvaniseeritud vastavalt EN ISO 1461 / ISO 1461 nõuetele.

• Konstruktsioonide töökindlus: insenerimeeskond koostas projektispetsiifilised konstruktsiooniarvutused kuni 200 km/h tuulekoormuse jaoks.

• Ühtlane kooniline viimistlus mastaabis: standardiseeritud CNC vormimine ja kontrollitud galvaniseerimine.

• Täielik kohandamisvõimalus: kõrgused (10 m/12 m), õlavarre konfiguratsioonid ja aluse üksikasjad olid kohandatud.

• Inseneri- ja valgustusteenused: täielik valgustuslahenduse tugi, sealhulgas AutoCAD-i paigutus ja DIALux Evo.

• Ettevõttesisene-täielik tootmisahel: kõik valmib ettevõttes-, et tagada täielik kontroll kvaliteedi ja 31-päevase teostusaja üle.

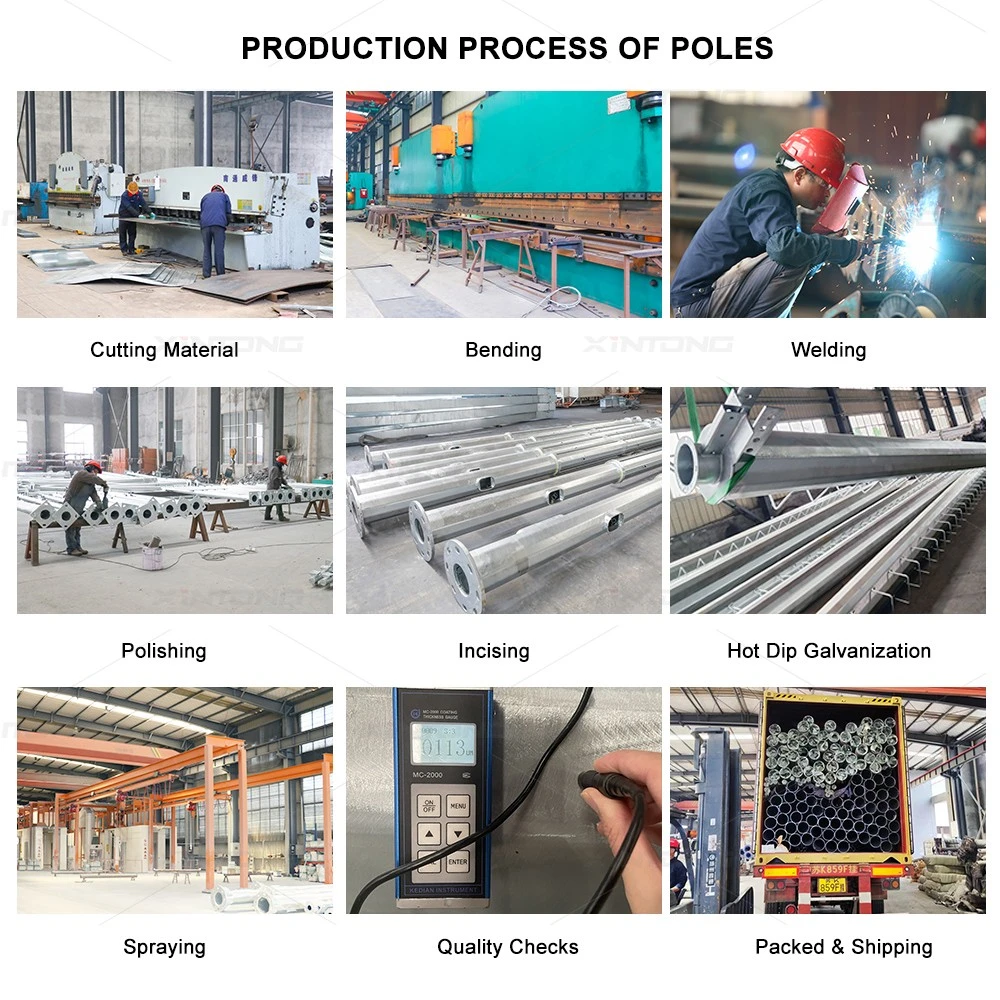

Majasisene tootmisprotsess-: lõikamine, painutamine, keevitamine, galvaniseerimine ja kvaliteedikontroll

6. Tootmisprotsessi ja kvaliteedikontrolli standardid

1. Terasplaadi - Q235/Q355 lõikamine on täpselt-mõõtu lõigatud.

2. Painutusplaat - pidurdatakse-koonuse/kaheksanurkse pooluse kujul.

3. - täieliku läbitungiga pikisuunaliste keevisõmbluste keevitamine-.

4. Poleerimine ja sisselõikamine - keevisõmblused töödeldakse ja avad lõigatakse.

5. Kuum-sukeldamine - ühtlane 80–100 µm kate vastavalt standardile EN ISO 1461.

6. Pihustamine (valikuline) - pulbervärvimine, mis on kantud galvaniseerimisele.

7. Kvaliteedikontroll - mõõdetud katte paksus, kontrollitud keevisõmbluse terviklikkust.

8. Pakkimine ja saatmine - kinnitatud postid on komplekteeritud, pakitud ja laaditud.

7. Pakendamine ja kohaletoimetamine

• Kaitsev mähis: Iga varras on ümbritsetud kaitsematerjaliga.

• Kimpumine ja sidumine: kinnitatud terasrihmade ja puidust vahetükkidega.

• Konteinerite laadimine: laaditakse professionaalselt 40 jala pikkustesse konteineritesse.

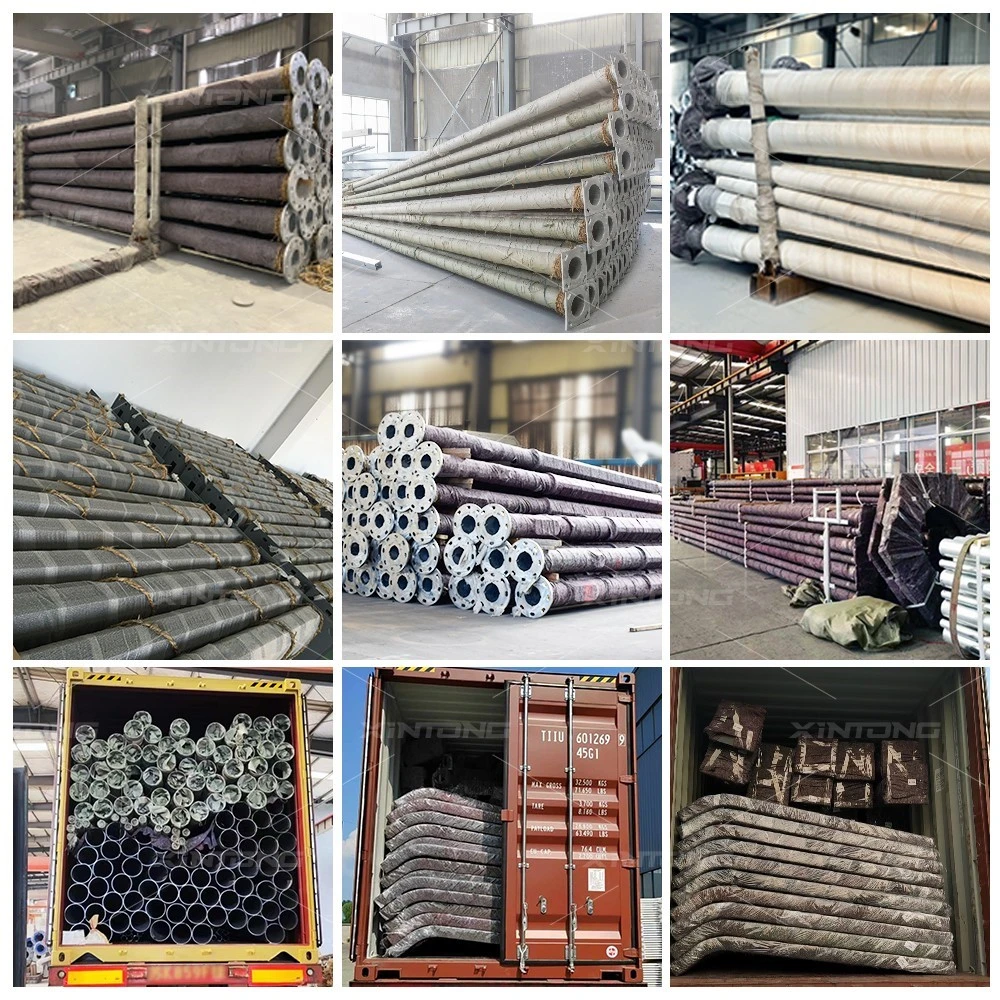

Tsingitud postide pakkimine, komplekteerimine ja konteinerite laadimine

8. Projekti tulemused ja klientide tagasiside

Täielik tellimusKokkulepitud 31-päevase tarneaja jooksul tarniti 480 tsingitud koonust postija läbis omavalitsuse vastuvõtu.

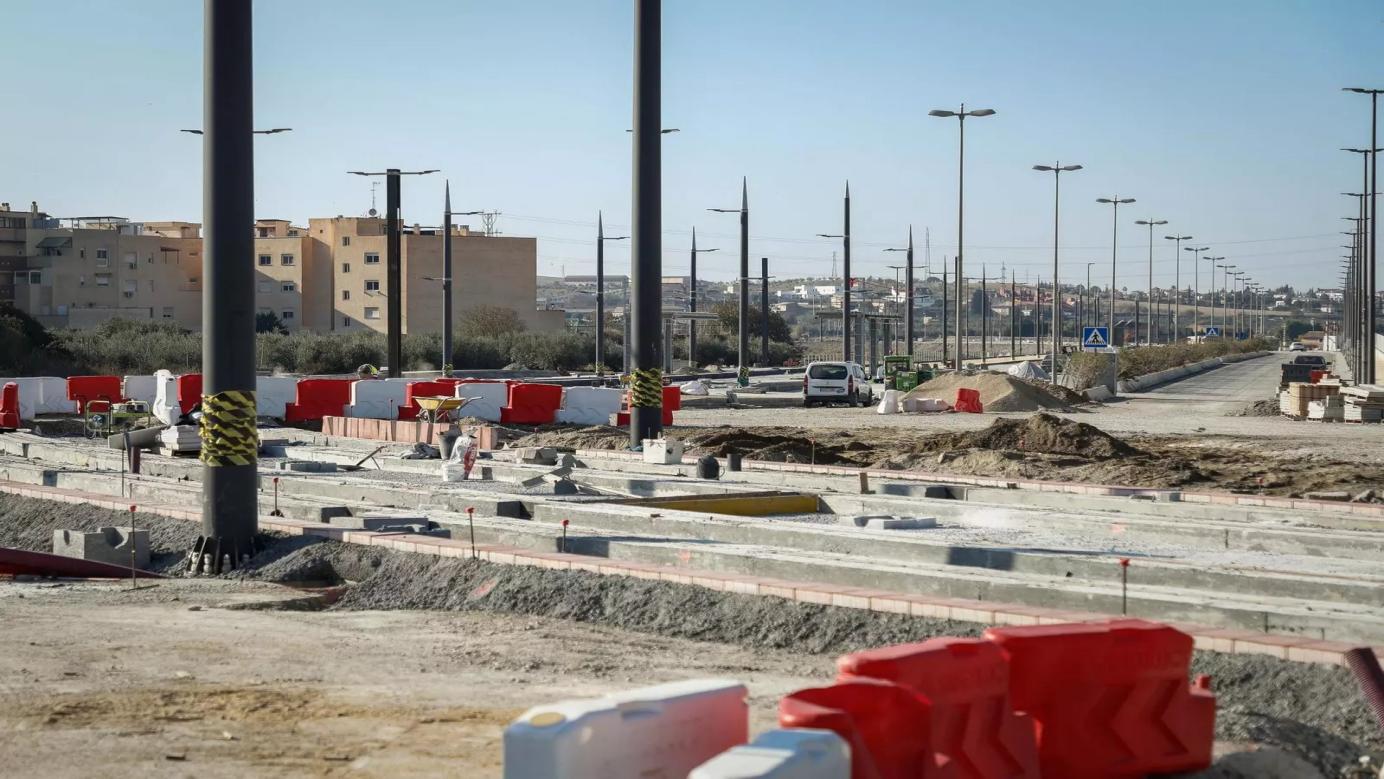

Kohapealne-paigaldamine pooleli: Hispaanias Granada uue munitsipaaltee äärde püstitati koonilised postid

Klientide tagasiside:

"Xintong pakkus täpselt seda, mida EL-i avalik projekt nõuab - täielikku EN 40 standardit ja tsinkivat vastavust, ühtlast kvaliteeti peaaegu 500 postil ja õigeaegset tarnimist-, mis hoidis meie tee-ehituse ajakava õigel kursil. Koonilised postid näevad uue magistraaltee ääres suurepärased välja. Ootame põnevusega järgmist etappi."

- Projektijuht, munitsipaalinfrastruktuuri töövõtja (Granada, Hispaania)
